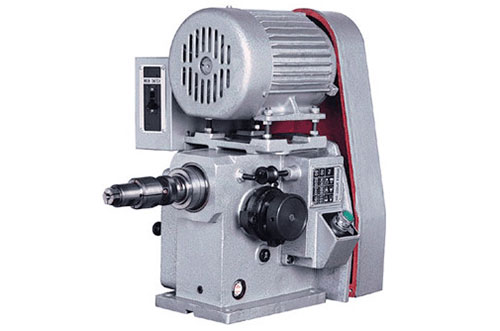

| GT1-204規格表 | ||||||
| 主軸沖程大 mm | 45 | |||||
| 旋徑 mm | 330 | |||||
| 螺牙直徑 mm | M2 ～ M8 (45#鋼) | |||||
| 外形尺寸（長×寬×高） mm | 385×159×420 | |||||
| 馬達 | 3相 4P 750W (1HP) | |||||
| 主軸回轉數 | 50HZ | 1340, 760, 420 | ||||
| 60HZ | 1600, 900, 500 | |||||
| 符合本機器使用之 自動送給螺距 | 每英寸的牙數 | 64, 56, 48, 44, 40, 32, 28, 24, 20, 18, 16 | ||||
| mm | 0.2, 0.25, 0.3, 0.35, 0.4, 0.45, 0.5, 0.6, 0.7, 0.75, 0.8, 0.9, 1.0, 1.25,（11.5） | |||||
| 多軸大能力 (m/m標準螺距) | M3×10軸 M4×5軸 M5×2軸 | |||||
| 重量 | 約 50kg | |||||
| >> 回轉--牙距的精密自動接送組合： 裝置可替換的A、B齒輪配合A、B轉軸與主軸依牙距推進配合(以往沒有這種裝置)這種組合有以下優點： 1、垂直穩定而安定： 精密度相當高，螺絲攻在前進與后退時不必出力就能運轉自如，而產制較好的加工物品，不會造成粗細不同的螺紋。對薄板的沖床加工制品或輕合金屬，合成樹脂等軟質制品，也能制成的螺紋。品質不穩定或不良現象產生。 2、攻牙機加工時加工物品不會往上跳： 由回轉的主軸帶動傳送，并不必以手壓著加工物，同時加工物也不會往上跳。 3、操作簡便，促進工作效率： 加工物品因為不往上跳，所以只要不必壓住加工物的簡單裝置，即可發揮高的工作效率。 >> 操作者的兩手可以自由的離開機械： 正轉→反轉→正轉→反轉……的連續循環和正轉→逆轉→停止的單向循環有特定的按鍵開關來操作，另外還可以安裝腳踏的開關，作選擇性的操作，連續循環、單向循環都能自動，操作人員的雙手可離開機器。 >> 可做長時間高速連續循環運轉,堅固耐用: GT1-203型連續循環運轉每分鐘四十回，可以高速連續的操作，堅固耐用，特別使用本公司自制的電子按鍵開關和特殊馬達能耐用一千萬轉次。 >> 初學者也可以順利操作： 單動連續均為自動循環運轉，作業者的兩手可離開機器，只要是供應加工物品，初學者和熟練者的作業效率相同。 >> 高精密攻牙行程調整簡單： 自動反轉裝置，能自由調整攻牙行程，淺孔和有孔底加工物，也能容易調整。 >> 雙重裝置能防止螺絲攻之折損： 主軸回轉與上下、進退刀具，特設雙重離合器，主軸能自動停止，逆轉退回并不損耗刀具。 >> 多軸攻牙器的裝置能產生率作業： 可裝置多軸攻牙器，生產效率高。 |
| ※標準配件： | a.工具箱1只 b.牙距齒輪1組，規格由客戶指定) c.夾頭本體及CT-12各1個，或3/8"鉆頭1個任選一種。
|
